通过湿氧化法去除晶体硅电池中吸气层的表面改性

时间:2023-12-19 10:07:21 浏览量:0

摘要

降低晶体硅(c-Si)中的杂质原子含量可以有效降低太阳能电池的复合电流密度(J0),提高太阳能电池的光电转换效率(PCE)。磷扩散吸附(PDG)已被证明是一种去除cSi中杂质原子的有效方法。然而,研究表明,传统的管热扩散方法在氧化过程中会在硅表面发生大量的位错,降低了吸附的效果。本文系统地采用湿氧化法去除富磷层(PRL),并对表面进行改性。通过硅晶片的少数载流子寿命(抵消)和散装载流子寿命(sbulk)来测量吸气效果。结果表明,湿法氧化可使J0降低27.0%,缓冲系数增加26.3%。对于体积区域,平均体积可以增加6-14%以上。此外,通过最终的PCE比较,湿式氧化电池的效率将提高0.12%。这些果表明,湿式氧化法能显著提高吸附效果。


一、介绍

在全球能源短缺的背景下,太阳能作为一种可再生能源,近年来取得了快速的发展。国际光伏技术路线图(ITRPV)预测,2035年全球年市场和出货量将超过1000千兆瓦,2050年将接近4000千兆瓦。1如此高的产量符合硅片质量的担忧。与微电子硅相比,由于制造成本高,固体级硅的体区杂质含量远远高于前者。此外,在高效太阳能电池中使用钝化接触结构,表面重组足够低。然而,相对体区域重组所造成的损失越来越突出。2 Getter是提高硅晶片性能的有效途径。2-4通过吸气过程减少大块区域重组具有很大的意义。但是金属杂质在材料带隙内引入了额外的复合中心。随着复合中心的增加,复合电流密度(J0)也增加,纳米材料的寿命也增加。


磷扩散gettering(PDG)的三个步骤:在高温下释放杂质,将杂质扩散到getter区域,并在getter层中捕获杂质。通常,磷富集层(PRL)作为杂质getter区域被沉积在硅表面。PRL作为getter层难以去除,既不溶于水也不溶于KOH和HF,因此被称为“死层”。因此,在PDG过程的最后,使用过量的O2将PRL氧化为磷硅酸盐玻璃(PSG)。PSG和其中“捕获”的杂质可以用HF溶液去除。然而,K. Adamczyk等人进行的测试结果表明,PDG过程中晶界复合活性增加。这是由于在PRL氧化为PSG过程中,由于晶格失配导致表面大量位错累积所致。一方面,位错复合的增加导致少数载流子寿命的减少。另一方面,捕获的杂质由于位错产生而返回到硅片表面。


1

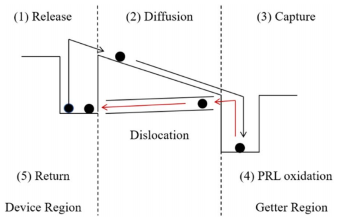

图1 PDG过程的概念,包括释放、扩散、捕获、PRL氧化和杂质返回


由于热膨胀系数和晶格常数之间的差异,在PRL转化为PSG的过程中,表面产生了大量的位错,这导致PDG效果被完全抵消。在这篇论文中,我们在PDG过程的最后只加入了少量的O2,以保留一部分PRL。为了去除PRL,我们使用了H2O2和HF的混合溶液。我们通过表面的疏水性来判断PRL和PSG是否被完全去除,并改变H2O2的浓度以选择最佳的溶液比例。使用这种溶液的湿化学方法是一种“温和”的去除方法。在位错累积之前,晶格失配就被释放了。


二、实验和方法

尽管最有效的硅太阳能电池是N型,但目前光伏市场仍然以P型为主。实验中使用的所有样品都是未经处理的P型c-Si,其片阻为0.75 U sq−1,厚度为170 mm,尺寸为M10(182 mm × 182 mm)。


1、热氧化作用

在湿氧化实验之前,设计了传统的热氧化PDG实验I。实验I设计了不同的gettering过程和一个对照组。使用B和P作为getter的源。本文的工作流程概述在图2中,第一组(S1)只进行PDG,第二组(S2)进行BDG和PDG,第三组(S3)只进行BDG,第四组作为对照组(S4)不进行gettering过程。实验中,每组有30片。


2

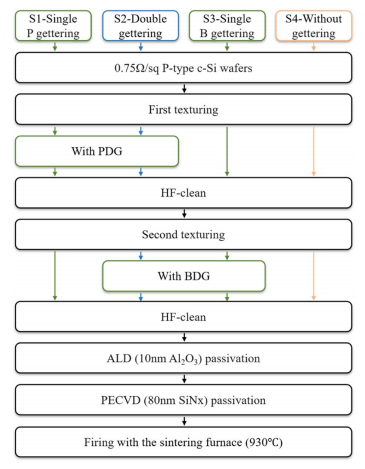

图2 实验一的具体过程


PDG和BDG的处理过程。对于PDG,样品在800°C下进行扩散,并在870°C下使用POCl3源进行驱动。对于BDG,样品在850°C下进行扩散,并在1000°C下使用BBr3源进行驱动。首先,进行纹理处理以使表面更好地与getter源接触。在第一次gettering过程后,使用HF清洁表面氧化物。然后开始第二次纹理处理。这是为了去除被表面getter层捕获的杂质,并消除第二次gettering过程中先前getter源的影响。第二次纹理处理也适用于S4组,所有样品的厚度一致。在gettering处理后制备了钝化结构。使用原子层沉积(ALD)和等离子体增强化学气相沉积(PECVD)在样品的双面分别生长10 nm Al2O3和80 nm SiNx层。


2、湿式氧化

为了尽可能提高gettering效果,需要设计一种新方法,以防止杂质在被“捕获”后返回芯片。杂质返回主要发生在PRL氧化为PSG的过程中。因此,我们设计了实验II,在PDG过程中保留一部分PRL,并使用湿氧化法“温和”地去除PRL。实验II的流程概述在图3(a)中。实验II包括没有PDG的对照组SP1、传统的热氧化组SP2和湿氧化系列SP3。因为SP2和SP3使用不同的PDG配方,为了避免对sbulk计算的影响,保持片阻在55-60 U sq−1。每个组也设置了30片。


3

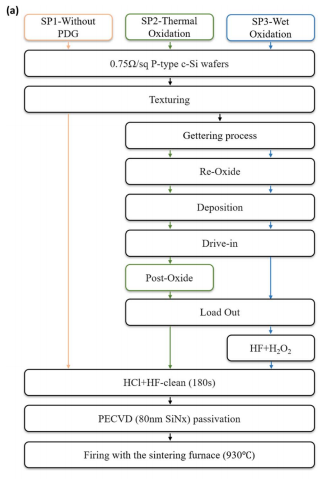

图3(a)实验二的具体过程


三、结果与讨论

寿命(seff)、J0、i-VOC和i-FF如实验II的图4所示。

通过湿氧化法可以有效地对c-Si太阳能电池的表面进行改性。在图4(b)中,我们可以发现,虽然SP2和SP3组的表面仍然比没有getter的SP1组更差,这是我们之前解释过的,但是SP3的1、2、3的参数J0都比SP2小。由于湿氧化对表面的改性,gettering效果得到了进一步的改善。这表明SP3-2的寿命比SP2高26.3%,大约132毫秒。


4

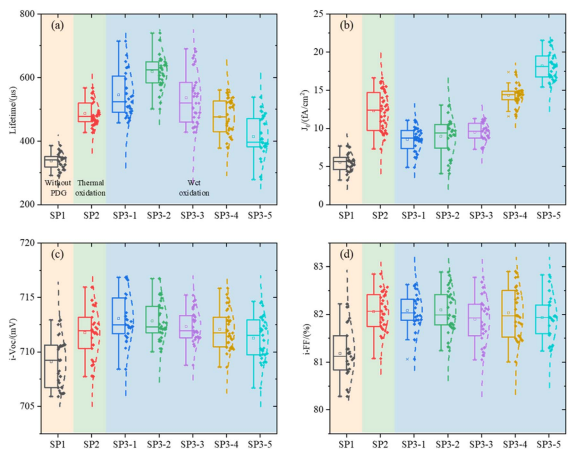

图4 实验II的Sinton测试结果,(a)寿命,(b) J0,(c) i-VOC,(d) i-FF


四、结论

结合本文的讨论,getter非常有效地去除杂质。然而,将PRL氧化为PSG进行热处理会释放被捕获的杂质回到芯片中,因此gettering效果被抵消了。我们提出了一种新的方法,即使用湿氧化法进行表面改性去除getter层。在PRL去除的过程中,通过氧化作用,总是会有一些Si被蚀刻,导致表面受到一些损伤。但是,如果选择适当的溶液浓度比例,可以去除更多的杂质,并在尽可能减少表面损伤的前提下改善gettering效果。PDG的湿氧化方法不仅可以作为一种getter手段来提高晶圆的性能,而且可以通过ECV结果将其整合到电池制造过程中,作为一种n+发射极的制备方法。比较两种电池的PCE,发现湿氧化电池的效率得到了显著提高。这些结果对于开发适合的高效c-Si太阳能电池是有用的。
